带液压垫拉伸液压机在不锈钢制品的应用

文章出处：www.sdthgl.com 人气：发表时间：2022-04-29 10:01

带液压垫拉伸液压机在不锈钢制品的应用

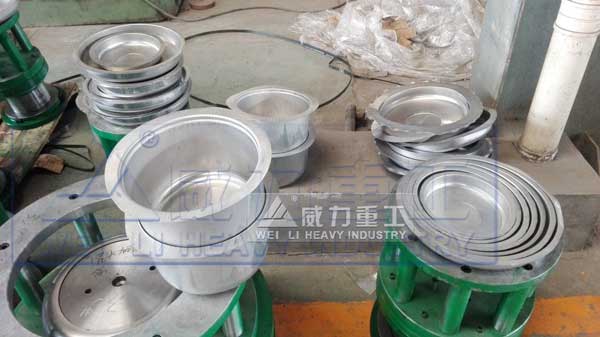

山东威力重工生产的拉伸液压机，应用于各种不锈钢制品拉伸成型，拉伸液压机，又名液压拉伸机在拉伸成型加工是利用模具将平板毛坯成形为开口空心零件的冲压加工方法。带液压垫拉伸液压机拉伸作为主要的冲压工序之一，应用广泛。用拉伸工艺可以制成圆筒形、矩形、阶梯形、球形、锥形、抛物线形及其他不规则形状的薄壁零件，如果与其他冲压成形工艺配合，还可制造形状更为复杂的零件。

山东威力重工为客户定制拉伸液压机，带液压垫拉伸液压机常见的机型有：200吨，315吨，500吨，630吨，1000吨四柱液压机或者框架式液压机，配合模具，一次拉伸成型。

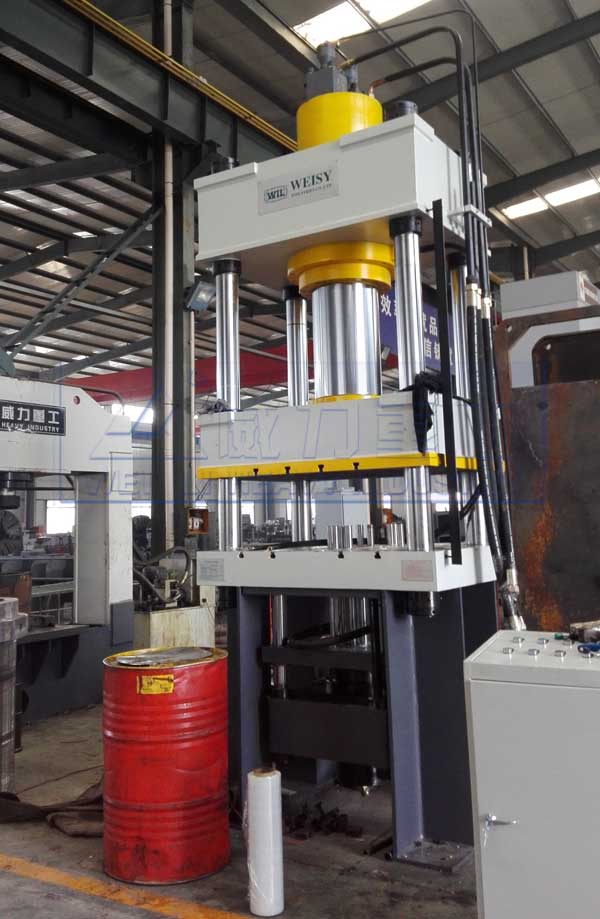

山东威力重工拉伸液压机带液压垫

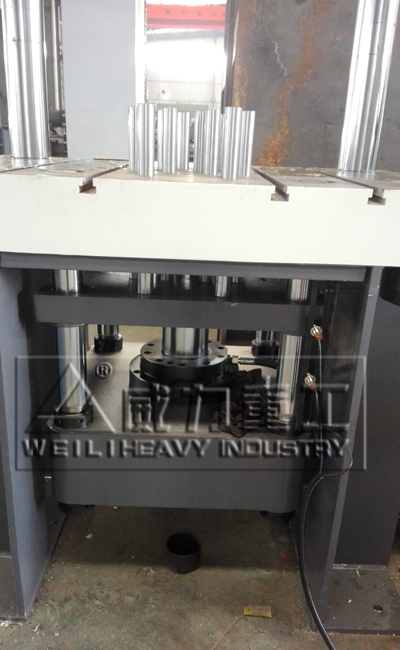

带液压垫拉伸液压机深拉伸工艺是一个滑块推压上模具把要加工的薄板压入到下模具上，如此而形成所需的形状。但是，在实际中则是很复杂的工艺。因为在成型加工中，深拉伸液压垫是滑块的相对运动部件，所以，它们的运动必须准确地协调一致，从而保证精确的成型力要求。

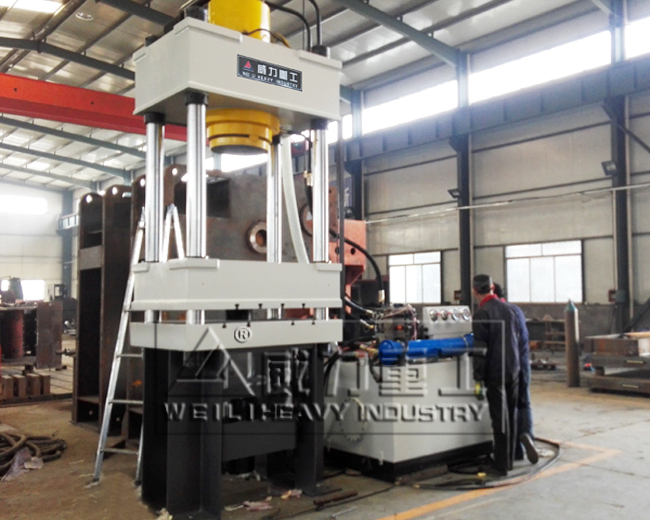

带液压垫专用315吨拉伸液压机

带液压垫拉伸液压机拉伸垫作为控制板料成形设备的重要组成部分，其选择除了考虑一次性投资成本、占地空间和维护使用成本等因素外，还需重点关注其性能参数，例如压力范围、压力波动、有效拉伸行程、行程次数、能量曲线、位置控制、冷却功能、节能措施和拉伸垫原理结构等，下面分别一一介绍。

(1)压力范围

通常拉伸垫的最大压力在压机公称压力的1/6~1/3之间，具体由该线体制件拉伸所需的最大压边力及最小压边力决定。由于拉伸垫压力由压力机克服，相当于在压力机上增加了拉伸垫吨位的负荷，故拉伸垫压力等于压力机可提供的力减去板料拉伸力，而压力机可提供的力需结合压力机吨位曲线确定，也就是在压力机吨位曲线不变的情况下，拉伸垫的压力越大，压力机的扭矩能力越大，但其有效拉伸力会越小，因此在拉伸垫压力选定时也需结合压力机吨位曲线进行参考，否则在极端情况下会造成拉伸垫顶起后无法下行或设备损坏。

(2)压力波动

带液压垫拉伸液压机压力波动是实际拉伸垫压力与设定压力之间的对比。压力机波动范围受动力形式和控制系统结构的影响较大。压边力的动力形式主要分为气压、液压和机械三种。一般情况下，压力波动在5%~20%之间，而液压垫的压力波动在不考虑接触峰值的情况下最高可达5%。

(3)有效拉伸行程

带液压垫拉伸液压机拉伸垫行程由车型制件的最大拉伸量确定，选取时需有一定的余量。

(4)行程次数

应与压力机行程次数保持一致，避免选择不当影响生产节拍。
