1200吨波纹板成型液压机压制厚板效果

文章出处：www.sdthgl.com 人气：发表时间：2021-07-05 10:35

1200吨波纹板成型液压机压制厚板效果

波纹板是钢结构中广泛采用的一种加强腹板，可以大大加强结构的刚度和强度，1200吨波纹板成型液压机广泛应用于钢结构中.大型桥梁，涵洞，钢结构，机场，地铁站，体育馆等大量使用波纹板腹板钢结构，能起到节约用材的作用。

连续成型1200吨波纹板成型拉伸液压机，机身体包括左右立柱和连接在左右立柱之间的上横梁及液压机工作台，主缸的缸体安装在上横梁上，主缸的活塞杆下端与上滑块相连接，下滑块与顶出缸的活塞杆顶部相连接，顶出缸的缸体分别固定在液压机工作台上，上滑块和下滑块的两侧分别支撑在导轨上，导轨的外侧分别固定在立柱上，上滑块的下端面前后方向的中部固定安装有上模垫板，上模垫板的下方安装有上模，上模的下端面呈前后高，中间低的凸弧面，下滑块的上端面安装有下模垫板，下模垫板前后方向的中部固定安装有下模，下模的顶面呈凹弧面，下模的凹弧面与上模的凸弧面相适配。该液压机可以加工沿板料宽度方向的厚波纹腹板。

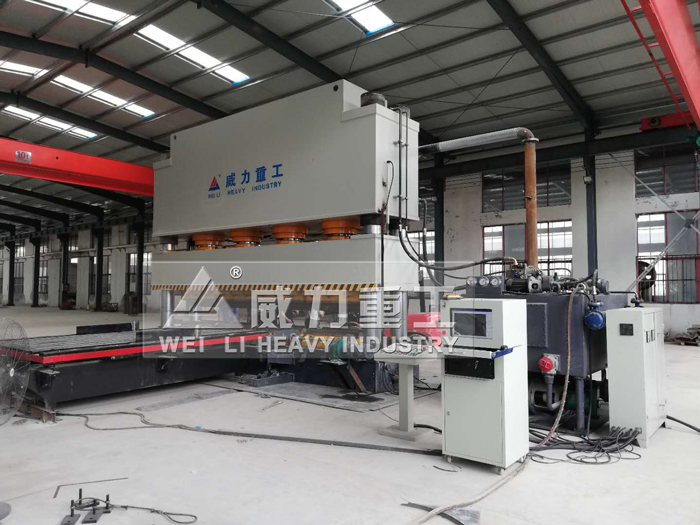

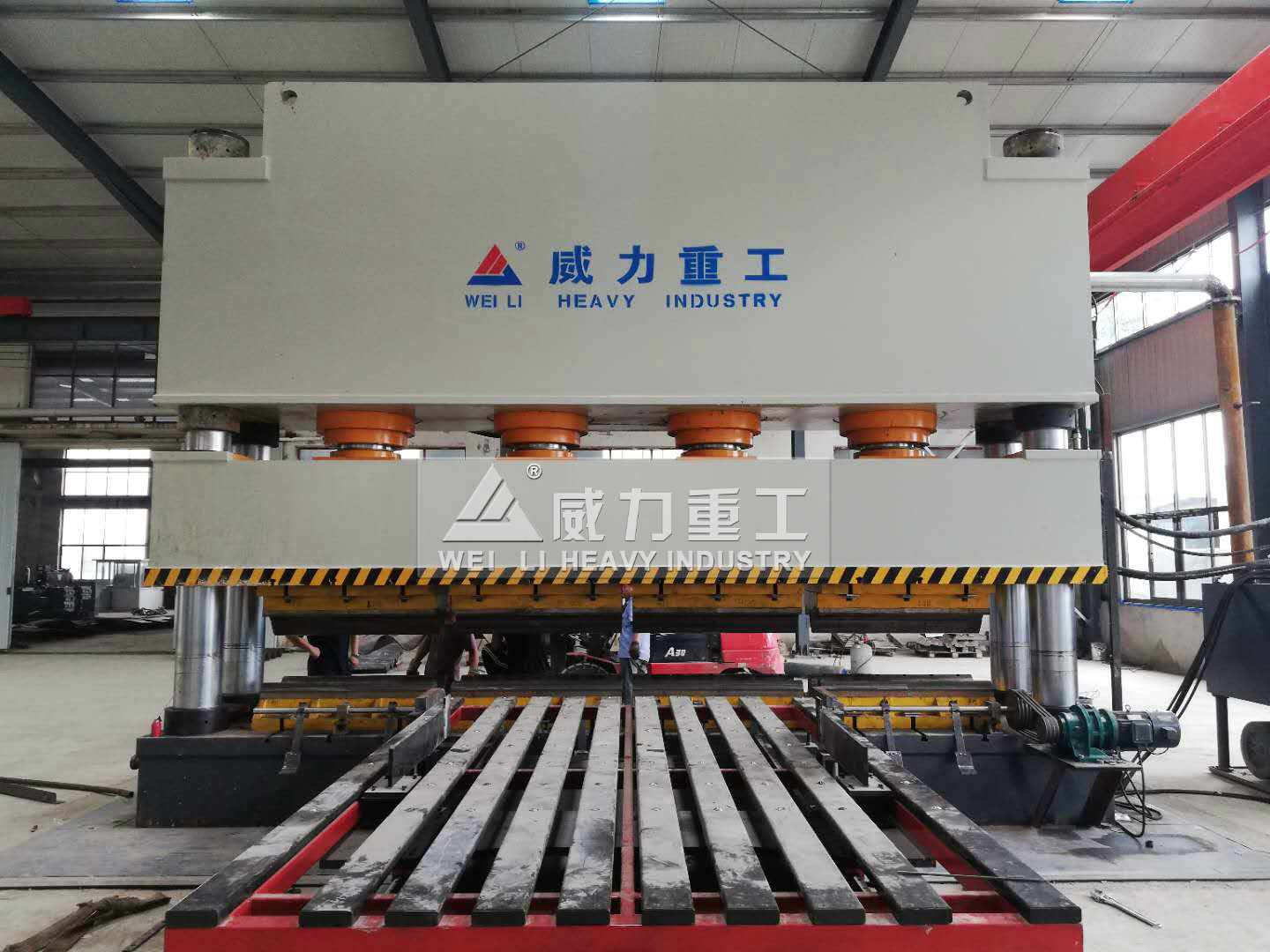

1200吨波纹板成型四柱液压机

1200吨波纹板成型液压机主要结构特点：有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后，拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。

拉伸波纹板液压机是多功能液压机生产厂家山东威力重工主要为拉伸工业制造的一款油压机，此系列液压机采用的是三梁四柱结构，有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，拉伸动梁和压边动梁可一起快速下降，接近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降而变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，1200吨波纹板成型液压机拉伸动梁可实现保压延时、卸压和快速回程，压边动梁相应也卸压和快速回程，然后液压垫和顶杆将工件顶出。
