2000吨波纹板成型框架式液压机压制效果

文章出处：www.sdthgl.com 人气：发表时间：2021-06-29 11:24

波纹板是钢结构中广泛采用的一种加强腹板，可以大大加强结构的刚度和强度，广泛应用于钢结构中，大型桥梁，涵洞，钢结构，机场，地铁站，体育馆等大量使用波纹板腹板钢结构，能起到节约用材的作用。

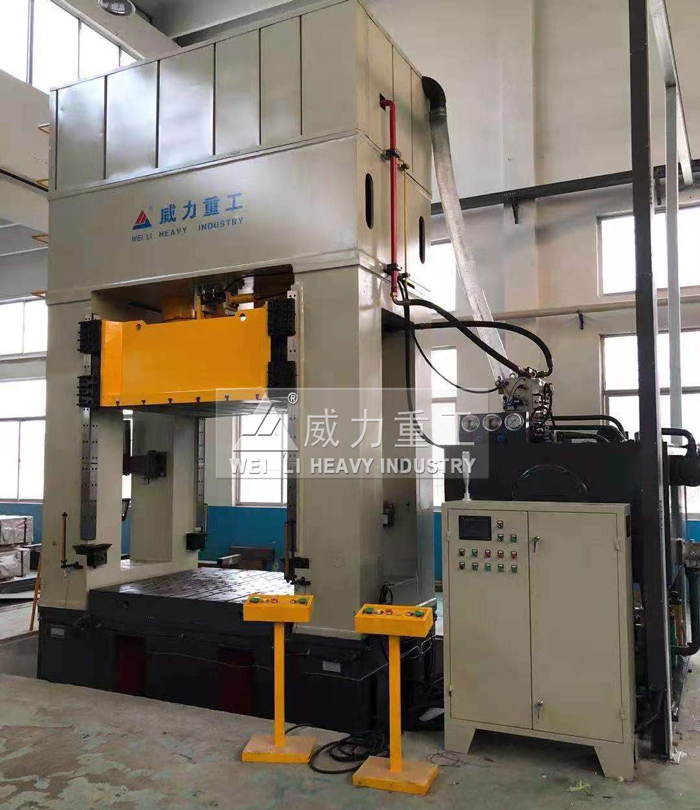

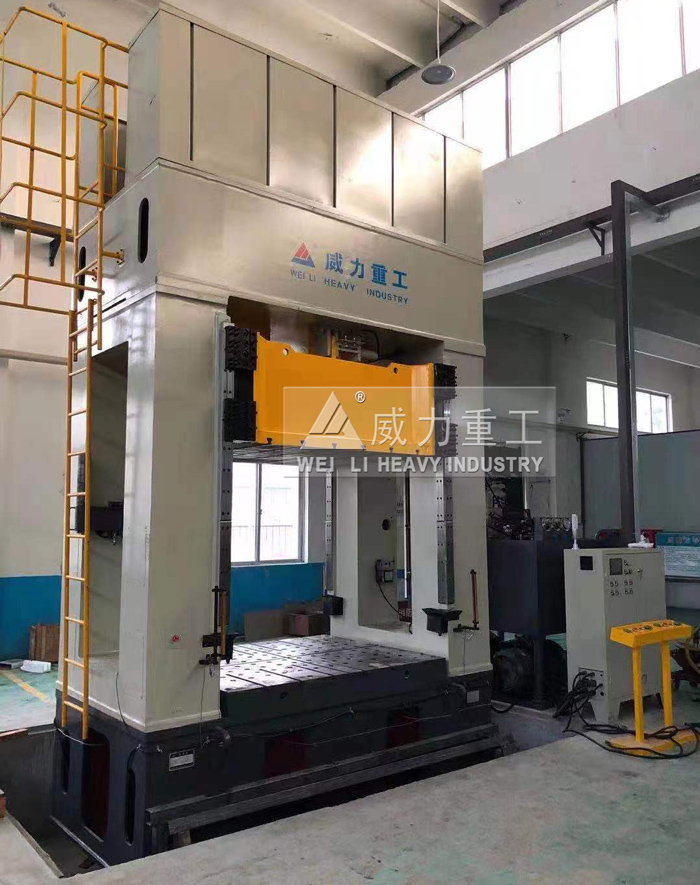

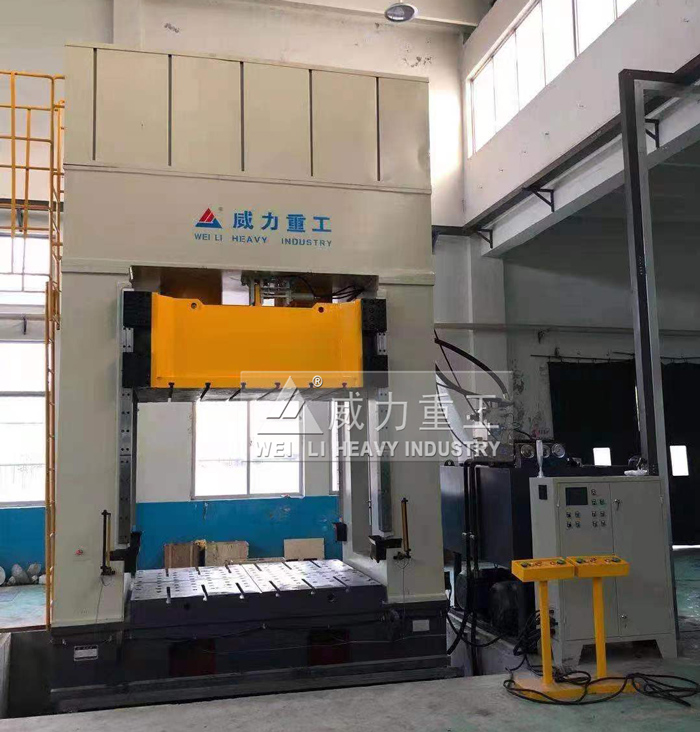

2000吨波纹板成型框架式液压机，机身体包括左右立柱和连接在左右立柱之间的上横梁及液压机工作台，主缸的缸体安装在上横梁上，主缸的活塞杆下端与上滑块相连接，下滑块与顶出缸的活塞杆顶部相连接，顶出缸的缸体分别固定在2000吨波纹板成型框架式液压机工作台上，上滑块和下滑块的两侧分别支撑在导轨上，导轨的外侧分别固定在立柱上，上滑块的下端面前后方向的中部固定安装有上模垫板，上模垫板的下方安装有上模，上模的下端面呈前后高，中间低的凸弧面，下滑块的上端面安装有下模垫板，下模垫板前后方向的中部固定安装有下模，下模的顶面呈凹弧面，下模的凹弧面与上模的凸弧面相适配，该液压机可以加工沿板料宽度方向的厚波纹腹板。

2000吨波纹板成型液压机

2000吨波纹板成型框架式液压机主要部件描述：

1、机身

机身为整体框架式结构，左右立柱中间留有侧窗口，采用Q235优质钢板焊接结构，二氧化碳气体保护焊；焊后需经过退火处理充分消除焊接变形和应力，确保焊接件经久而不变形，精度保持性好，本机试压达到31.5Mpa，压机机身不变形，但不可作为长期使用。

2、滑块

为钢板焊接箱形结构，滑块底面板为整块钢板，保证足够的刚度和强度。2000吨波纹板成型框架式液压机滑块采用45°导轨导向，在左右立柱上设有4条导向板，滑块的导轨在导向板上作垂直运动，运动导向精度靠滑块导轨上斜铁来调整，以保证与移动工作台的平行度，调整方便，调整精度高，调整后精度保持性好，抗偏载能力强。导轨摩擦副一侧为合金材料，另一侧采用铜基合金材料。此外，导向板经淬火处理，硬度在HRC55以上，耐磨性能良好，使用寿命长。滑块导轨面设有加油孔自动加油，以便润滑运动部位。
