630吨框架式拉伸液压机带液压垫好处

文章出处：www.sdthgl.com 人气：发表时间：2021-06-18 09:28

630吨框架式拉伸液压机带液压垫好处

630吨框架式拉伸液压机安装的液压垫装置，设计合理，结构简单，提高效率，加大了导向面积，提高了平行度和产品合格率，简化了维修。

630吨框架式拉伸液压机的液压垫装置，配合安装在液压机上，它包括液压垫以及驱动机构；在所述的液压机上的工作台内设置有空腔，所述的液压垫嵌装在空腔内，液压垫与液压机上的工作台滑动接触；驱动机构固定安装空腔底部，驱动连接液压垫，驱动液压垫上下移动；所述的液压垫上竖直设置有若干顶杆，顶杆上端穿过液压机的工作台伸出并均匀分布在设置在液压机的工作台上的下模周侧；所述的驱动机构包括若干快速油缸、若干加压油缸，快速油缸与加压油缸交替安装在空腔底部，快速油缸、加压油缸的活塞杆分别与液压垫固定连接，快速油缸与加压油缸组合控制液压垫上下移动。

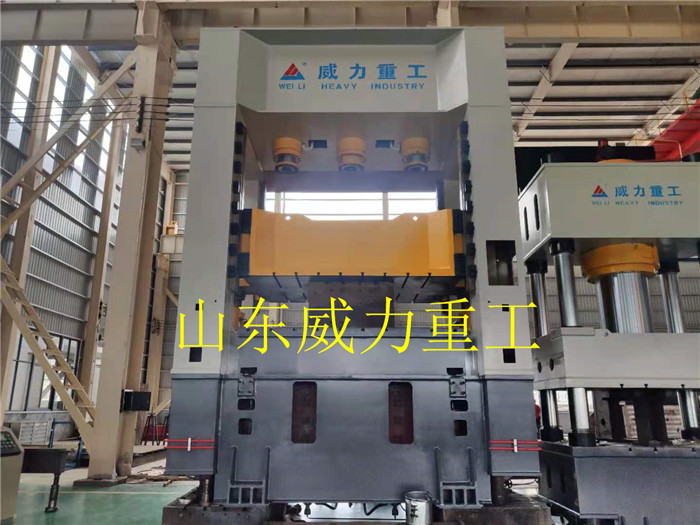

630吨框架式液压机带液压垫

采用快速油缸与加力油缸组合控制，在空载时，快速油缸运行，加力油缸被动跟随，到位前加力油缸一起冲油补压，提高运行速度即提高效率。

630吨框架式拉伸液压机主要结构特点：有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，压边动梁先下降，当压边动梁不在下降而变为保压状态。此时，拉伸动梁快速下行，接近工件时改为慢速进行拉伸。拉伸工艺完成后，拉伸动梁可实现保压延时、缷压和快速回程，压边动梁相应也缷压回程，然后顶出缸将工件顶出。完成一个工作周期。

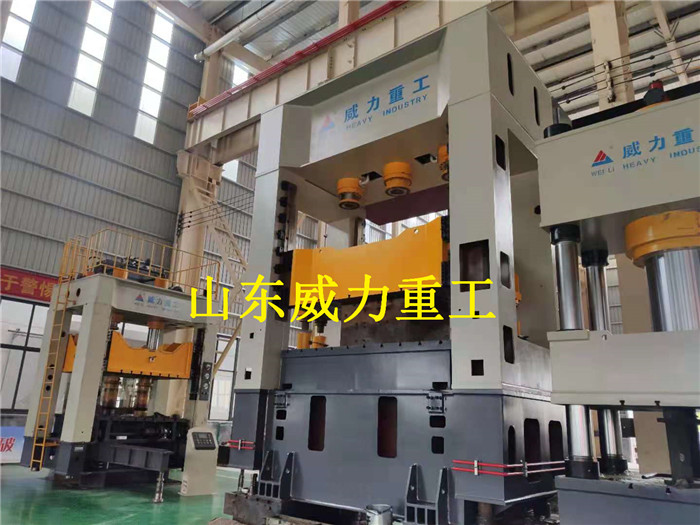

山东威力重工液压机生产车间

双动630吨框架式拉伸液压机的控制系统设有调整、半自动、连续循环三种工作方式。半自动和连续循环适于单动和双动拉伸两种工艺，在单动工艺中分6300KN和10300KN二种力级。液压控制系统采用了插装阀集成块。其高压泵采用斜轴式变量泵，并设有液压油过滤、加热、冷却系统。电气控制系统采用了可编程序控制器，多种故障报警指示器和非接触式安全保护控制装置的红外光幕控制器

可根据用户需要配备下液压垫、打料装置移动工作台、冲裁缓冲装置、光栅安全装置。山东威力重工拉伸液压机厂家直销热线：0632-5680515 18306370978（同微信）

本文由液压机厂家整理，转载请注明来自：www.sdthgl.com
